圖1 MJS工法與傳統高壓噴射注漿法的區別示意圖

MJS工法在日本取得了廣泛的應用，引入中國已經有將近十年時間。隨著上海市及其他城市的軌道交通工程、地下建筑的大規模新建、改建和擴建，周邊環境越趨復雜、施工空間嚴重受限，保護要求越來越高，普通加固土體方法有時已無法滿足施工要求。MJS工法成功解決了施工區域狹小、跨越較大障礙及對已有建（構）筑物的保護等難題，應用領域廣泛。

圖2 MJS工法垂直、水平施工設備圖

上海軌道交通建設工程應用MJS工法樁結合內插型鋼作為圍護結構的工程主要為徐家匯站站內換乘大廳工程和宜山路站換乘通道工程，本文以徐家匯站站內換乘大廳工程作為案例。

為實現徐家匯站三線（1、9、11號線）換乘，需對1號線站廳西側商場(-1F)向下加層（-2F），具體平面布置詳見圖3。向下加層基坑圍護采用“先插型鋼再旋噴MJS樁”復合擋土結構。

施工條件艱難，主要體現在：商場底板下為③1層淤泥質粉質粘土、④層灰色淤泥質黏土，土質流塑、抗剪強度低；原-1F層的凈空僅為4.1m；施工區域與1號線車站一墻之隔，設計要求原商城結構抬升不大于5mm。

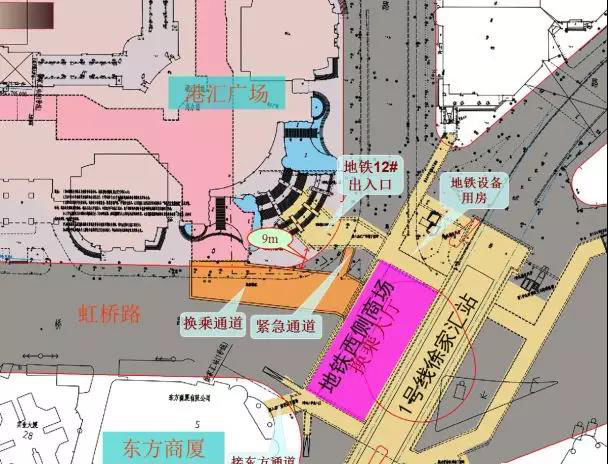

圖3 換乘大廳總平面圖

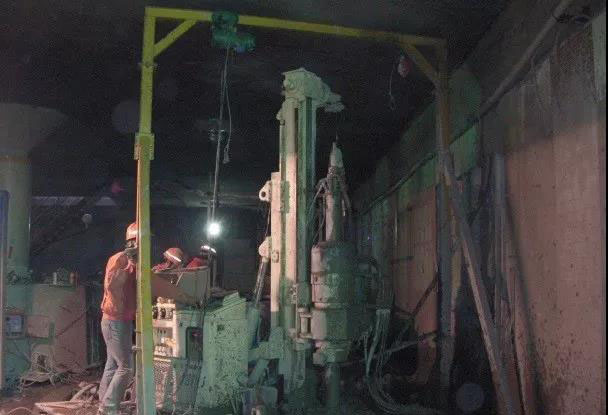

圖4 徐家匯站換乘大廳MJS現場施工圖

2.2 MJS作為止水帷幕

本文以陜西南路站換乘通道工程為例介紹MJS工法作為止水帷幕應用效果。

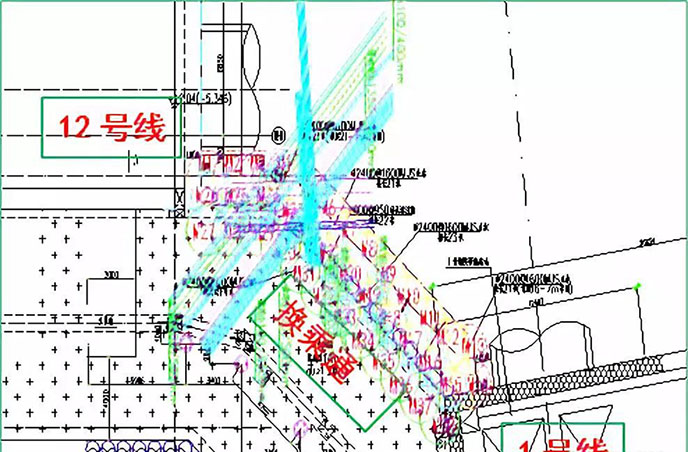

圖5 陜西南路站換乘通道止水帷幕平面圖

1號線、12號線陜西南路站換乘通道工程緊鄰1號線及12號線，施工區域有較多管線，環境保護要求極高。換乘通道基坑開挖深度9m，采用鉆孔灌注樁圍護結構（一側普通高壓旋噴止水，另一側MJS旋噴止水），MJS最近離隧道1m，具體布置詳見圖5。

施工結束后圍護結構變形位移、周邊建（構）筑物及管線位移皆處于報警值范圍之內，施工效果良好。

MJS工法被較多的應用于環境保護工程，主要進行地下管線及周邊建（構）筑物保護，本文以金沙江路站MJS工程為例介紹其應用效果。

3、4、13號線站內換乘通道工程位于運行輕軌正下方（凈空4.6m），施工范圍橫穿一條22萬伏高壓電纜箱涵（寬1.7m、板厚200mm、埋深0.15~2m）。基坑采用鉆孔灌注樁圍護和厚1.4m MJS止水，電纜箱涵周邊采用MJS隔離保護，基坑第二道支撐至坑底以下4.5m土體采用MJS改良加固。輕軌立柱與樁位最近距離僅1m，具體平面圖詳見圖6。

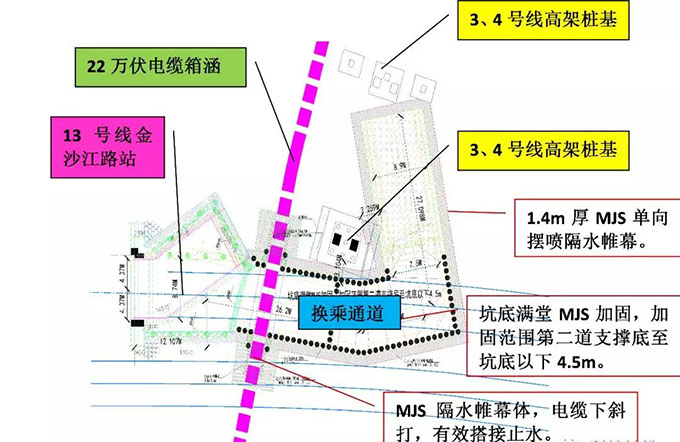

圖6 電纜箱涵部位及MJS樁位布置

MJS工法應用于較多的盾構進出洞加固工程，本文以陜西南路站北端頭井進洞加固工程為例，進行應用效果分析。

12號線南京西路站～陜西南路站區間北端頭井盾構進洞地基加固工程施工區域緊鄰1號線，加固體與之距離最近不足4m。施工場地狹小，緊貼淮海中路，場地內橫穿Φ1350mm污水管、Φ300mm煤氣管、Φ600mm上水管等管線。

加固區已有3.5m寬三軸攪拌樁加固區。MJS樁徑2400mm，搭接700mm，樁體深度13.251m~25.951m，加固布置見圖7。

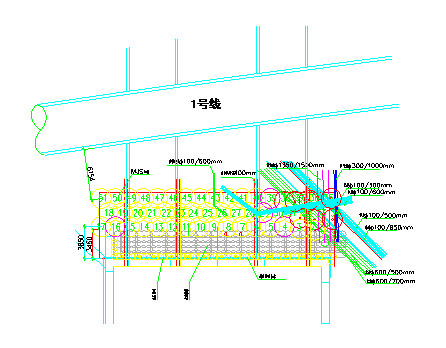

圖7 MJS加固與地下管線、1號線布置圖

施工結束后，1號線軌道沉降、地下管線的變形值均在報警值范圍之內，有效解決了施工區域小、條件差的難題。

目前上海軌道交通還沒有水平和傾斜MJS工程應用，但是已進行過漢中路站水平試驗、淀山湖大道站水平試驗、桂橋路站超長水平試驗和淮海中路站傾斜試驗。本文以淀山湖大道站水平試驗和淮海中路站傾斜試驗進行效果評價。

上海軌道交通17號線淀山湖大道站工程現場進行了水平MJS試驗，樁體垂直深度6m，分別進行了半圓及全圓試驗。一組為2根Φ2m、長度10m半圓并排搭接樁，搭接700mm。另一組為長度16m、Φ2m半圓樁與長度8m、Φ1.2m全圓樁縱向搭接。

對比垂直施工，水平試樁需安裝防噴裝置。

圖8、圖9為現場樁體開挖圖，樁體完整性良好、樁徑基本達理論值（其中之一并排搭接樁樁徑不達標），樁體搭接良好。

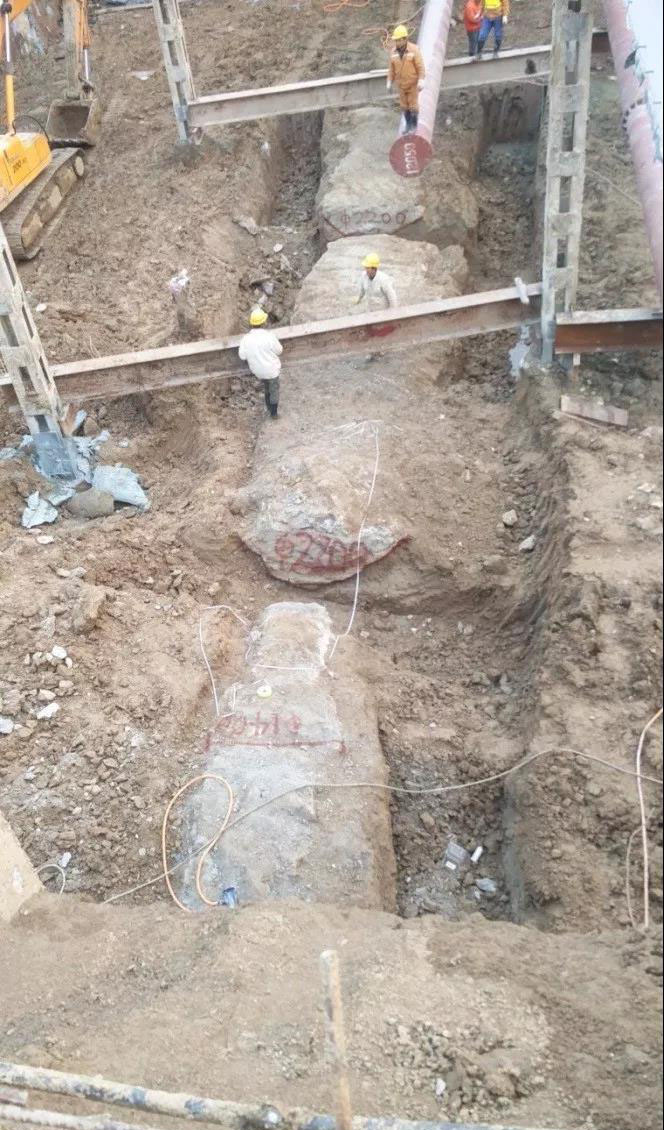

圖8 Φ1.2m與Φ2m搭接長樁開挖現場圖

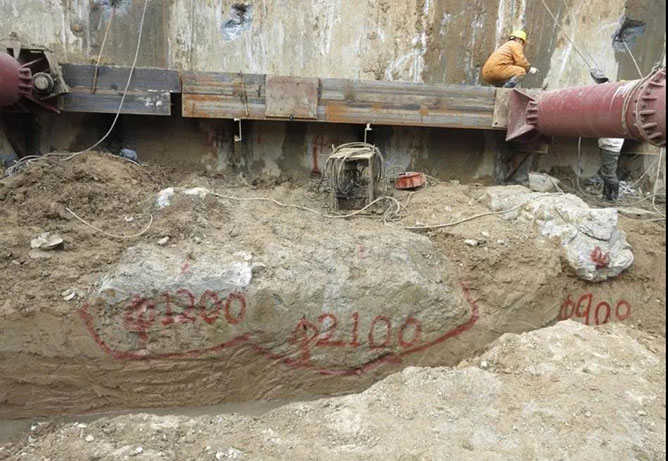

圖9 Φ2m半圓并排搭接樁現場開挖圖

施工監測結果顯示：半圓樁、全圓樁上方垂直最大位移、側向最大水平位移均不超過5mm，應用效果良好。

全圓樁對周邊環境影響更小，側向影響隨距離的增加驟減。但是圖9中其中一根樁徑未達理論值，可能主空氣流量過大，產生托舉阻力，水平應用還需進行試驗、改進、總結。

上?；A(chǔ)公司在上海軌道交通13號線淮海中路站工程場地內試樁1根傾斜13°樁，樁身Φ2400mm，垂直深度26.5m，樁身長度27.197m。樁體所在深度為粘性土質，土質良好。

斜樁施工引孔機、主機就位精度、成孔、鉆桿傾斜度難以控制。

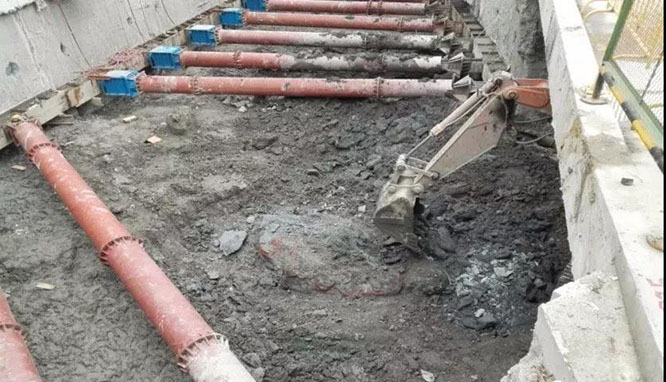

圖10 斜樁現場開挖圖

下完鉆桿后傾斜度測試結果：深度28.05m，傾斜角范圍12.75°~16.41°，平均傾斜角14.59°，傾斜角度偏差大于1°。施工結束后土體最大累計變化位移不超過5mm，傾斜MJS工法仍保持優勢，有效控制對周邊土體的影響。開挖后經現場量測，斜樁短邊2400mm，樁體質量施工效果良好。

1.通過近幾年來的研究和工程實踐，MJS工法應用領域不斷擴大，地基處理技術水平不斷提高。成功解決了工程中施工凈空低、施工區域狹小、跨越較大障礙物及對已有建（構）筑物保護等難題。但工程應用在做到安全可靠、技術先進的同時，亦應兼顧工程經濟合理性。

2. MJS工法具有樁徑大、樁身質量好、對環境影響小并可全方位噴射注漿等優點，將會得到越來越廣泛的應用，在建14、15、18號線將有近30個車站應用。但是除了桂橋路站水平應用外，基本都為垂直應用，水平、傾斜應用還需進行試驗、改進、總結，作一定的技術積累。

3. MJS設備為日本進口，具有較高的科技含量，部分施工單位根據設備部件的易損情況、設備的復雜程度、自身的條件對部分設備部件進行國產化加工，減少了施工成本，取到了良好的經濟效益。但總體來說，核心部件國產化率較低，導致施工成本居高不下，主要施工企業在國產化方面需要進行進一步的研究與應用。
